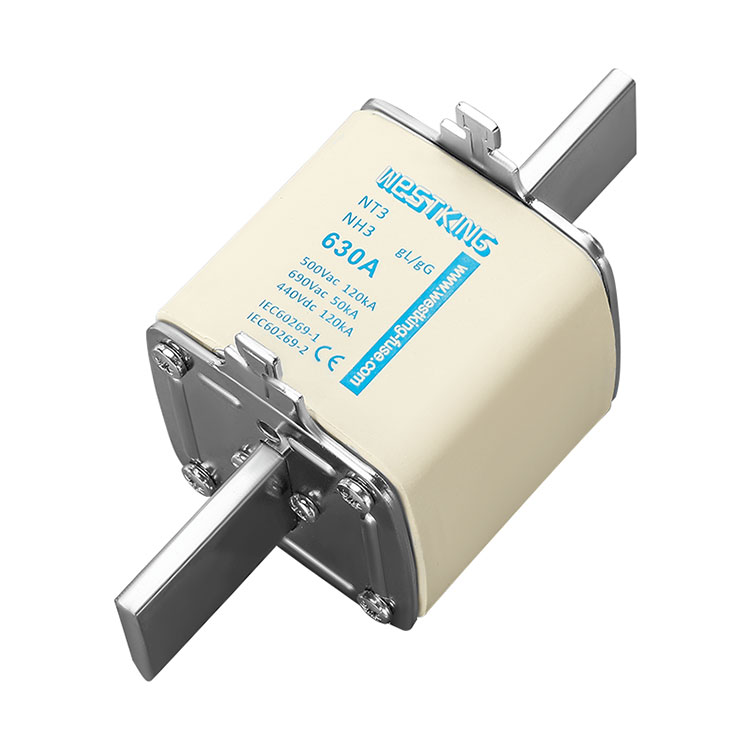

WESTKING NH(NT) FUSE
ແມ່ນເຫມາະສົມສໍາລັບ 50HZ ຫຼື 60HZ, ໄດ້ຮັບໃບຢັ້ງຢືນ CCC, ແລະຖືກນໍາໃຊ້ທົ່ວໄປໃນຂົງເຂດອຸດສາຫະກໍາແລະການສື່ສານ. ບໍ່ເຫມືອນກັບຜະລິດຕະພັນທີ່ຜະລິດຈາກໂຮງງານອື່ນໆ, NH(NT) FUSE ຂອງ WESTKING ສາມາດຕອບສະຫນອງຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກໃນສາມລະດັບແຮງດັນທີ່ແຕກຕ່າງກັນ, 500VAC, 690VAC, ແລະ 440VDC. ມັນໃຊ້ເຊລາມິກທີ່ມີຄວາມເຂັ້ມແຂງສູງແລະທອງແດງສີມ່ວງເປັນການເຊື່ອມຕໍ່, ເຊິ່ງມີຂໍ້ດີຂອງການເພີ່ມອຸນຫະພູມຕ່ໍາແລະການບໍລິໂພກພະລັງງານຕ່ໍາ.
WESTKING NH(NT) FUSE ຖືກອອກແບບເປັນຟິວປະເພດ plug-in, ລວມທັງ:
ພື້ນຖານຟິວ (ລວມທັງຝາປິດຢູ່ປາຍຍອດ ແລະແຜ່ນປ້ອງກັນໄລຍະ)
ການເຊື່ອມຕໍ່ Fuse ໃນການຕິດຕໍ່ກັບແຜ່ນໃບ
ອຸປະກອນປ່ຽນຟິວ (ຕົວດຶງຟິວ HRC ແຮງດັນຕໍ່າ)
ຟິວ NH ປະເພດ "gG" ແມ່ນຟິວທີ່ມີຄວາມສາມາດແຕກເຕັມລະດັບ, ໃຊ້ເພື່ອປົກປ້ອງສາຍໄຟ ແລະອຸປະກອນ. ພວກເຂົາສາມາດຂັດຂວາງການເພີ່ມຂື້ນຂອງປະຈຸບັນ, ຈາກກະແສໄຟຟ້າຕ່ໍາສຸດເຖິງຄວາມອາດສາມາດທໍາລາຍ. ດັ່ງນັ້ນ, ພວກເຂົາສາມາດຖືກນໍາໃຊ້ຢ່າງດຽວເປັນການປົກປ້ອງແລະຍັງປົກປ້ອງອຸປະກອນໄຟຟ້າແລະການຕິດຕັ້ງອຸດສາຫະກໍາຈາກຜົນກະທົບຂອງກະແສໄຟຟ້າສັ້ນທີ່ສູງຫຼາຍ.
ປະເພດ | ແຮງດັນທີ່ຈັດອັນດັບ | ຈັດອັນດັບ ກະແສ |
NH00(NT00)-Amp | 500VAC/690VAC/250VDC | 4A-6A-10A-16A-20A-25A-32A-36A40A-50A-63A-80A-100A-125A-160A |
NH1(NT1)-Amp | 500VAC/690VAC/440VDC | 63A-80A-100A-125A-160A-200A-224A-250A |
NH2(NT2)-Amp | 500VAC/690VAC/440VDC | 125A-160A-200A-250A-300A-315A-355A-400A |
NH3(NT3)-Amp | 500VAC/690VAC/440VDC | 315A-355A-400A-425A-500A-630A |
NH4(NT4)--Amp | 400VAC/690VAC/440VDC | 800A-1000A-1250A |
IEC60269.1
IEC60269.2
DIN43620
ສອດຄ່ອງກັບ RoHS
ການປະກາດ REACH ສາມາດໃຊ້ໄດ້ຕາມການຮ້ອງຂໍ
ຄວາມສາມາດແຕກສູງ
ການຈັດອັນດັບຕ່າງໆສໍາລັບລະດັບປະຈຸບັນແລະແຮງດັນ
ໂຄງສ້າງງ່າຍດາຍ, ງ່າຍຕໍ່ການຕິດຕັ້ງແລະຮັກສາ
ການປັບຕົວດ້ານສິ່ງແວດລ້ອມທີ່ດີແລະຄວາມທົນທານ
ລະບົບກະຈາຍພະລັງງານອຸດສາຫະກໍາ:
ການກໍ່ສ້າງລະບົບໄຟຟ້າ
ລະບົບພະລັງງານ
ລະບົບພະລັງງານທົດແທນ
ການຂົນສົ່ງ
ອຸປະກອນອີເລັກໂທຣນິກ ແລະລະບົບການຄວບຄຸມ
• is09001 iatf16949 CCC
ຈີນ
ປະເພດ | ອັນດັບປັດຈຸບັນ(A) | ແຮງດັນທີ່ຈັດອັນດັບ | ຄວາມສາມາດແຕກ | ພະລັງງານ(w) | ນ້ຳໜັກ(g) |

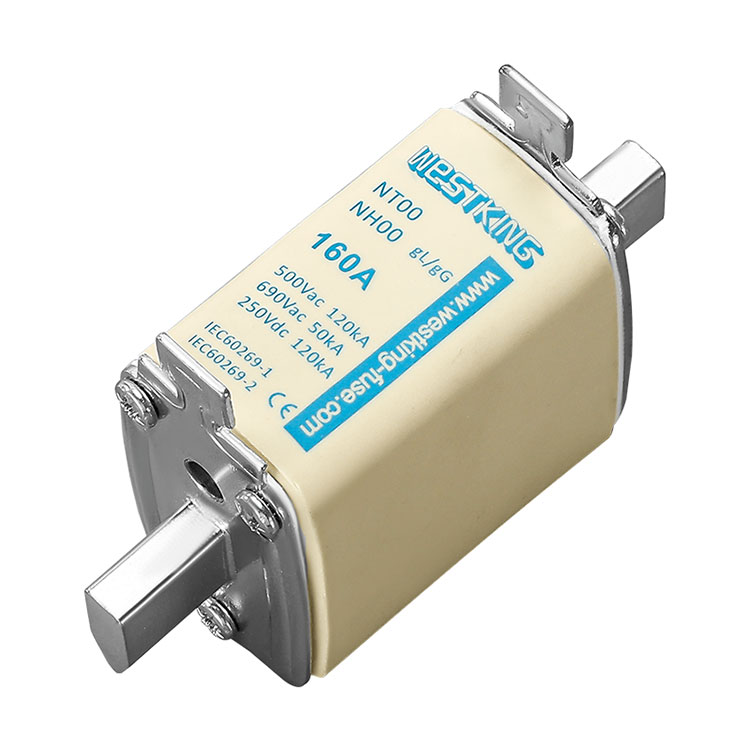

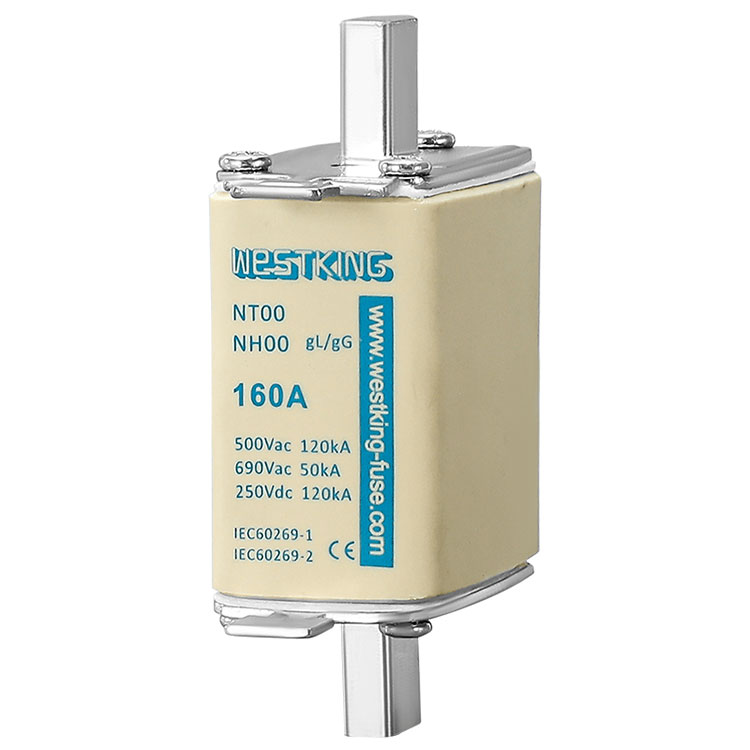

NH00 NT00 ການເຊື່ອມຕໍ່ຟິວ | 4 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 1.5 | 200 |
6 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 1.6 | ||
10 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 1.7 | ||
16 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 2.0 | ||
20 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 2.5 | ||
25 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 3.1 | ||
32 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 3.5 | ||
36 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 3.8 | ||
40 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 4.0 | ||
50 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 5.3 | ||
63 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 6.1 | ||
80 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 6.9 | ||
100 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 10.0 | ||
125 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 11.0 | ||
160 | 500VAC/690VAC/250VDC | 120kA/50kA/100kA | 12.0 |
ປະເພດ | ອັນດັບປັດຈຸບັນ(A) | ແຮງດັນທີ່ຈັດອັນດັບ | ຄວາມສາມາດແຕກ | ພະລັງງານ(w) | ນ້ຳໜັກ(g) |

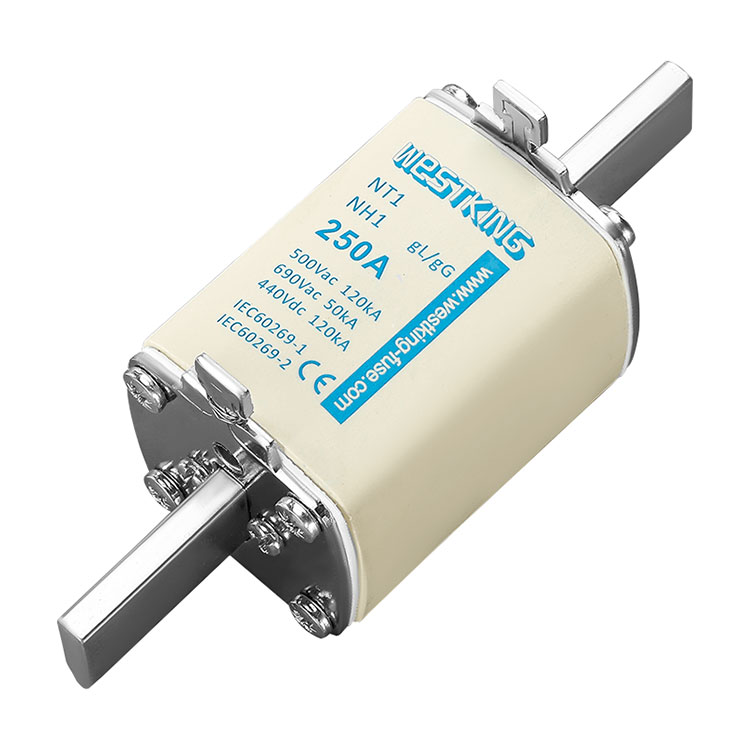

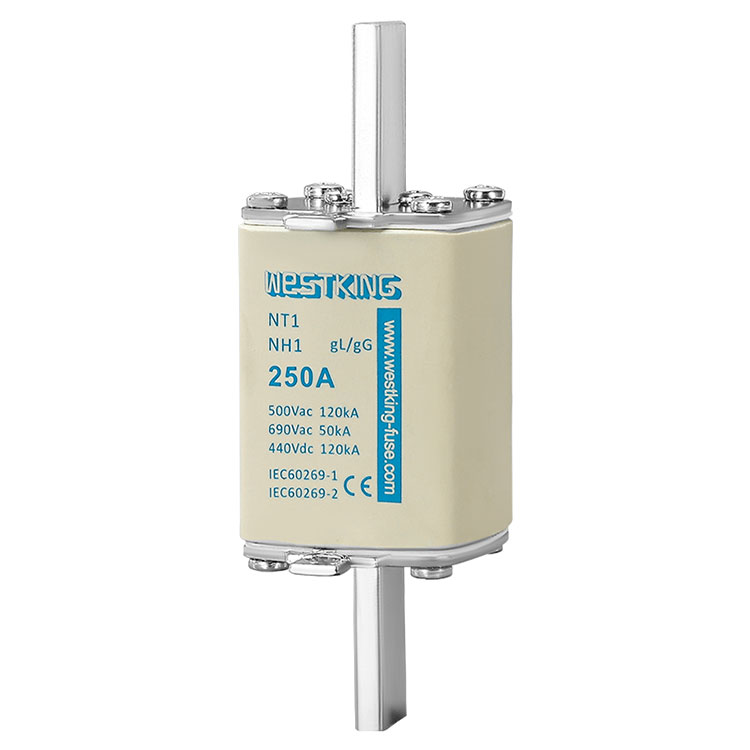

NH1 NT1 ການເຊື່ອມຕໍ່ຟິວ | 63 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 7.5 | 400 |
80 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 8.3 | ||
100 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 12.0 | ||
125 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 13.4 | ||
160 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 16.5 | ||
200 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 20.0 | ||
224 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 22.3 | ||
250 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 23.0 |
ປະເພດ | ອັນດັບປັດຈຸບັນ(A) | ແຮງດັນທີ່ຈັດອັນດັບ | ຄວາມສາມາດແຕກ | ພະລັງງານ(w) | ນ້ຳໜັກ(g) |

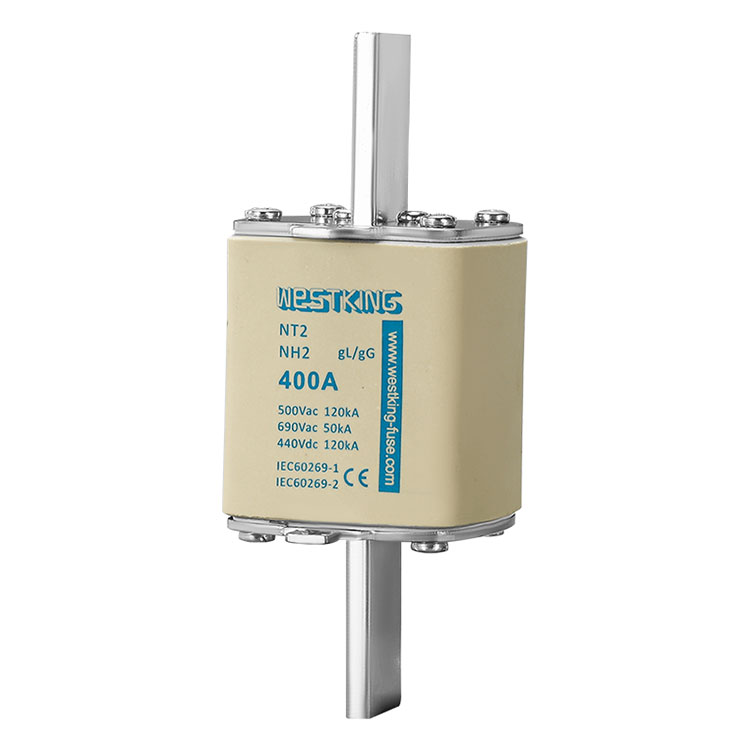

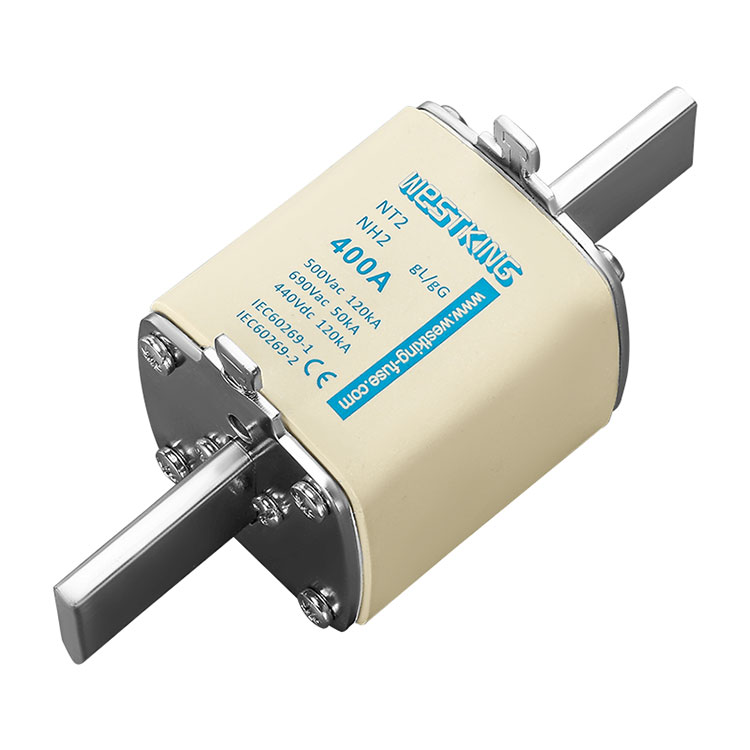

NH2 NT2 ການເຊື່ອມຕໍ່ຟິວ | 125 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 21.0 | 610 |
160 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 22.5 | ||
200 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 27.0 | ||
250 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 28.6 | ||
300 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 32.0 | ||
315 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 32.4 | ||
355 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 33.5 | ||
400 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 34.0 |
ປະເພດ | ອັນດັບປັດຈຸບັນ(A) | ແຮງດັນທີ່ຈັດອັນດັບ | ຄວາມສາມາດແຕກ | ພະລັງງານ(w) | ນ້ຳໜັກ(g) |
NH3 NT3 ການເຊື່ອມຕໍ່ຟິວ | 315 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 35.0 | 820 |
355 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 36.0 | ||
400 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 38.1 | ||
425 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 40.1 | ||
500 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 45.2 | ||
630 | 500VAC/690VAC/440VDC | 120kA/50kA/100kA | 48.0 |
ປະເພດ | ອັນດັບປັດຈຸບັນ(A) | ແຮງດັນທີ່ຈັດອັນດັບ | ຄວາມສາມາດແຕກ | ພະລັງງານ(w) | ນ້ຳໜັກ(g) |

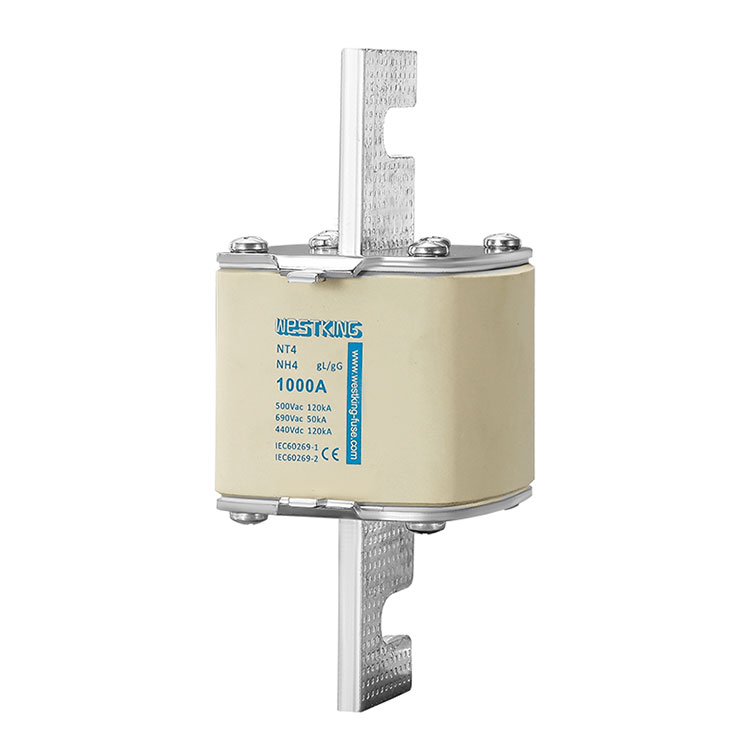

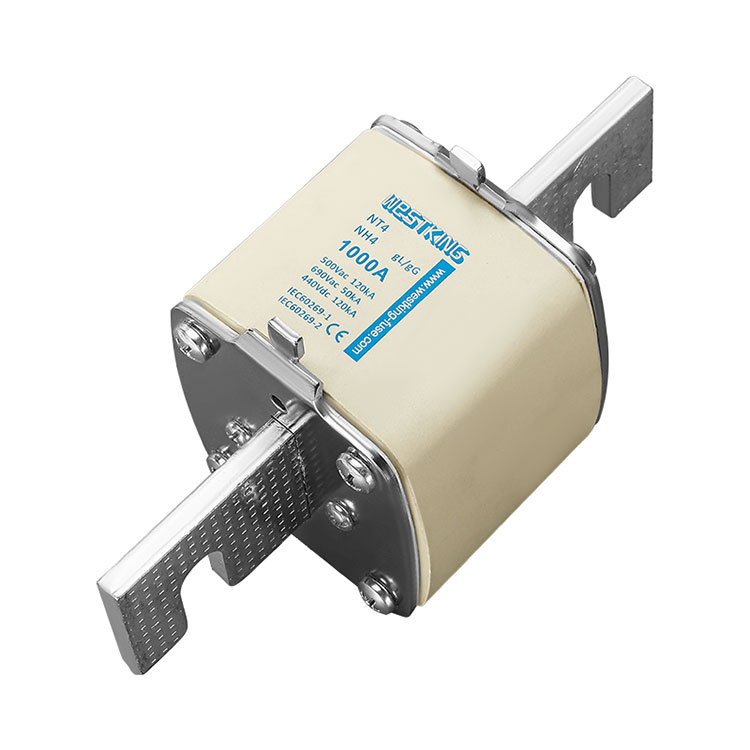

NH4 NT4 ການເຊື່ອມຕໍ່ຟິວ | 800 | AC400V/AC690V/DC440V | 100kA/50kA/100kA | 75.0 | 1950 |
1000 | AC400V/AC690V/DC440V | 100kA/50kA/100kA | 90.0 | ||
1250 | AC400V/AC690V/DC440V | 100kA/50kA/100kA | 110.0 |
ແຜນວາດ schematic ຂ້າມພາກ
ໂຄງປະກອບການປົກກະຕິຂອງຟິວ NH (NT) ປະກອບດ້ວຍການວາງອົງປະກອບຟິວລະຫວ່າງສອງແຜ່ນໃບຕິດຕໍ່ສະເພາະແລະການຫຸ້ມຫໍ່ມັນພາຍໃນ insulator tubular ceramic ທີ່ມີຮູບສີ່ຫລ່ຽມຫຼືສີ່ຫລ່ຽມຕັດ. ການຕິດຕໍ່ຂອງແຜ່ນໃບແມ່ນຖືກສ້ອມແຊມກັບແຜ່ນທ້າຍທີ່ມີຝາຈັບທີ່ເຂົ້າກັນໄດ້ກັບມືຈັບການທົດແທນ NH ມາດຕະຖານ, ຊ່ວຍໃຫ້ຟິວສາມາດໃສ່ແລະຖອດອອກໄດ້. ອຸປະກອນຕົວຊີ້ວັດ, ບໍ່ວ່າຈະເປັນຕົວຊີ້ບອກພາກຮຽນ spring-loaded ຢູ່ດ້ານນອກຫຼືຕົວຊີ້ວັດປຸ່ມຢູ່ທາງຫນ້າຂອງຟິວ, ຈະຖືກ pushed ເປີດໃນເວລາທີ່ສາຍຕົວຊີ້ວັດ melts ເພື່ອຊີ້ໃຫ້ເຫັນວ່າຟິວໄດ້ເຮັດວຽກ.
ອົງປະກອບຂອງຟິວ, ເຊິ່ງກໍານົດຄຸນລັກສະນະເວລາຂອງຟິວແລະການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມຂອງມັນ, ແມ່ນເຮັດຈາກ tape ທອງແດງຫຼືເງິນແລະຖືກຜະລິດຢ່າງລະມັດລະວັງແລະຊັດເຈນ. ຄວາມຫນາຂອງ tape ເປັນເອກະພາບ, ການນໍາທີ່ດີ, ແລະການຕັດຄວາມແມ່ນຍໍາສູງຮັບປະກັນການກະຈາຍພະລັງງານຕ່ໍາແລະການປະຕິບັດຕາມຄຸນລັກສະນະທີ່ໃຊ້ເວລາທີ່ກໍານົດໄວ້ໃນປະຈຸບັນ.
ຮ່າງກາຍຂອງເຊລາມິກປ້ອງກັນອາຍແກັສຮ້ອນແລະໂລຫະແຫຼວຈາກການຖືກຂັບໄລ່ອອກສູ່ສະພາບແວດລ້ອມ. ມັນເຮັດດ້ວຍວັດສະດຸເຊລາມິກອຸດສາຫະກໍາທີ່ມີຄຸນນະພາບສູງເຊັ່ນ talc ຫຼືອາລູມິນຽມ, ເຊິ່ງສາມາດທົນທານຕໍ່ອຸນຫະພູມສູງແລະຄວາມກົດດັນທີ່ສ້າງຂຶ້ນໃນລະຫວ່າງການປະຕິບັດງານ.
ແຜ່ນທ້າຍມີຝາຈັບທີ່ເຂົ້າກັນໄດ້ກັບມືຈັບທົດແທນ NH ມາດຕະຖານ, ຊ່ວຍໃຫ້ຟິວຖືກໃສ່ແລະຖອດອອກດ້ວຍມືຈັບ. ຮ່ວມກັນກັບທໍ່ເຊລາມິກ, ແຜ່ນທ້າຍປະກອບເປັນແກະທີ່ທົນທານຕໍ່ຄວາມກົດດັນສໍາລັບການປ່ຽນເສັ້ນໂຄ້ງ.
ດິນຊາຍ Silica ແມ່ນມີຄວາມຈໍາເປັນສໍາລັບການຈໍາກັດໃນປະຈຸບັນ. ບໍລິສັດພະລັງງານໃຫມ່ WESTKING ໂດຍທົ່ວໄປແລ້ວຈະໃຊ້ດິນຊາຍຊິລິກາໄປເຊຍກັນທີ່ມີຄວາມບໍລິສຸດທາງເຄມີແລະແຮ່ທາດສູງ (ປະລິມານຊິລິໂຄນອອກໄຊຫຼາຍກ່ວາ 99.9%) ທີ່ບໍ່ມີຄວາມຊຸ່ມຊື່ນຫຼັງຈາກແຫ້ງ. ການແຜ່ກະຈາຍຂະຫນາດອະນຸພາກທີ່ລະບຸໄວ້ແລະຄວາມຫນາແຫນ້ນຂອງການຕື່ມທີ່ດີທີ່ສຸດຂອງດິນຊາຍ silica ແມ່ນຄວາມຕ້ອງການພື້ນຖານສໍາລັບການປ່ຽນຫນ້າທີ່.
ອຸປະກອນຕົວຊີ້ວັດສາມາດກວດສອບ fuse ປະຕິບັດການໄດ້ຢ່າງວ່ອງໄວ. ຖ້າມັນມີຜົນບັງຄັບໃຊ້ພາກຮຽນ spring ສູງພຽງພໍ, ມັນຍັງສາມາດເຮັດຫນ້າທີ່ເປັນຕົວຕີເພື່ອປະຕິບັດການສະຫຼັບຂະຫນາດນ້ອຍຫຼືອຸປະກອນປ່ອຍ.
Solder ສາມາດປ່ຽນຄຸນລັກສະນະຂອງເວລາເປັນກະແສການລະລາຍຕ່ໍາ. ໃນເວລາທີ່ເລືອກ solder, ຄວນເອົາໃຈໃສ່ເປັນພິເສດຕໍ່ຜົນກະທົບຂອງໂລຫະປະສົມຂອງ solder ໃນຈຸດ solder ໃນເວລາທີ່ມັນ melts. solder ຕ້ອງໄດ້ຖືກ soldered ໃນຕໍາແຫນ່ງທີ່ຖືກຕ້ອງແລະຈໍານວນຂອງ solder ຕ້ອງເຫມາະສົມ.
ການຕິດຕໍ່ຂອງແຜ່ນໃບຄ້າຍຄືຖືກນໍາໃຊ້ເພື່ອເຊື່ອມຕໍ່ທາງໄຟຟ້າແລະກົນຈັກຂອງຮ່າງກາຍຂອງຟິວແລະຖານ, ແລະແມ່ນເຮັດດ້ວຍທອງແດງຫຼືໂລຫະປະສົມທອງແດງ, ມີຫນ້າດິນເປັນເງິນ. ເມື່ອນໍາໃຊ້ໃນຄໍາຮ້ອງສະຫມັກພິເສດໃນທາດອາຍຜິດ corrosive, ການຕິດຕໍ່ plated ກັບກົ່ວຫຼື nickel ຍັງຖືກນໍາໃຊ້.
ດ້ວຍວັດສະດຸທີ່ມີຄຸນນະພາບສູງແລະຝີມືທີ່ສວຍງາມ, ຟິວ WESTKING NH ໃຫ້ການຮັບປະກັນຄວາມປອດໄພທີ່ເຊື່ອຖືໄດ້ສໍາລັບການສົ່ງໄຟຟ້າແລະການແຜ່ກະຈາຍ. ໃນລະຫວ່າງການນໍາໃຊ້, ຄວນເອົາໃຈໃສ່ກັບການກວດສອບແລະການບໍາລຸງຮັກສາເພື່ອຮັບປະກັນສະພາບທີ່ດີຂອງແຕ່ລະອົງປະກອບ, ຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພຂອງອຸປະກອນໄຟຟ້າ.
