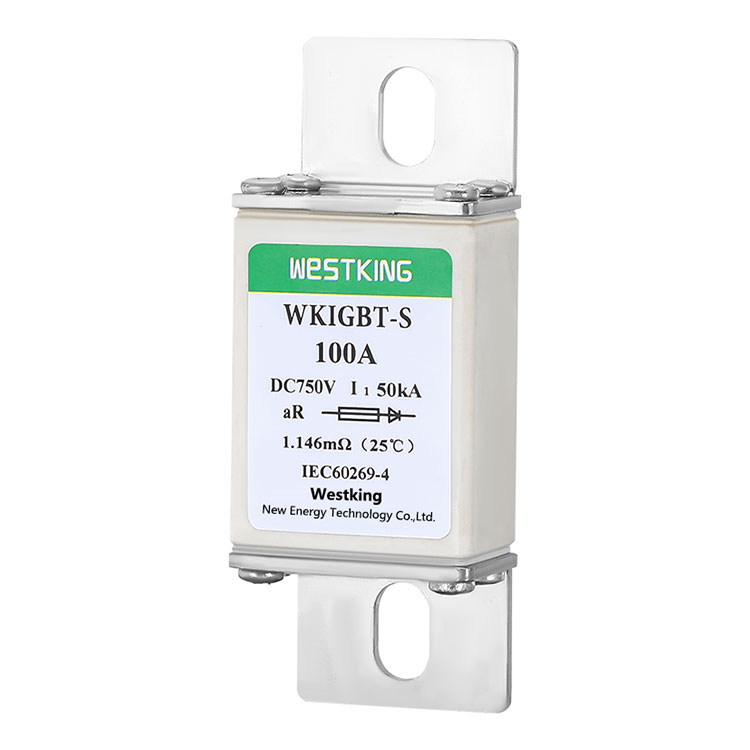

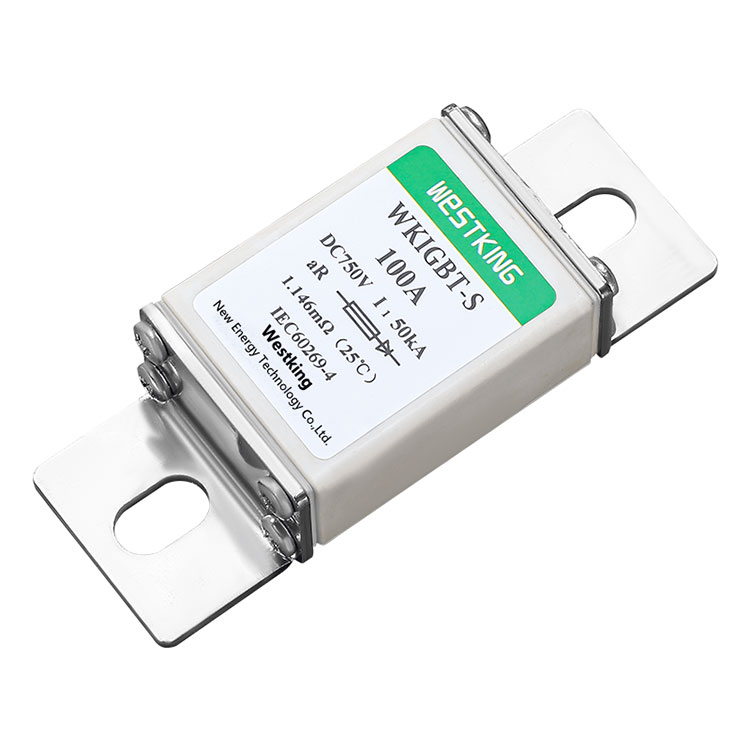

750VDC WKIGBT-S Fuse Link

ຟິວ IGBT 750VDC ຂອງ Westking750VDC WKIGBT-S Fuse Linkເປັນຟິວປ້ອງກັນທີ່ເຊື່ອຖືໄດ້ສູງ ແລະດີເລີດທີ່ອອກແບບມາໂດຍສະເພາະສໍາລັບການປ້ອງກັນໂມດູນ IGBT. ຟິວນີ້ແມ່ນເຫມາະສົມສໍາລັບວົງຈອນ inverter IGBT ທີ່ມີລະດັບແຮງດັນ DC ສູງເຖິງ 750V, ປະກອບດ້ວຍຄ່າ inductance ຕ່ໍາ ≤15nH, ເຊິ່ງເຮັດໃຫ້ມັນສາມາດຕັດກະແສໄຟຟ້າທີ່ຜິດປົກກະຕິໄດ້ໄວ, ປົກປ້ອງຄວາມປອດໄພຂອງອຸປະກອນຢ່າງມີປະສິດທິພາບ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Westking's 750VDC IGBT Fuse ເປັນຟິວປ້ອງກັນທີ່ເຊື່ອຖືໄດ້ສູງ ແລະດີເດັ່ນທີ່ອອກແບບມາໂດຍສະເພາະສໍາລັບການປ້ອງກັນໂມດູນ IGBT. ຟິວນີ້ແມ່ນເຫມາະສົມສໍາລັບວົງຈອນ inverter IGBT ທີ່ມີລະດັບແຮງດັນ DC ສູງເຖິງ 750V, ປະກອບດ້ວຍຄ່າ inductance ຕ່ໍາ ≤15nH, ເຊິ່ງເຮັດໃຫ້ມັນສາມາດຕັດກະແສໄຟຟ້າທີ່ຜິດປົກກະຕິໄດ້ໄວ, ປົກປ້ອງຄວາມປອດໄພຂອງອຸປະກອນຢ່າງມີປະສິດທິພາບ.

ຟິວ IGBT 750VDC ຂອງ Westking750VDC WKIGBT-S Fuse Linkສະຫນອງຄຸນສົມບັດດັ່ງຕໍ່ໄປນີ້:

Fast Power Off: ຕັດກະແສໄຟຟ້າຢ່າງໄວໃນລະຫວ່າງການເກີດຄວາມຜິດ, ຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ຄວາມເສຍຫາຍ.

Inductance ຕ່ໍາ: ມີມູນຄ່າ inductance ≤15nH, ມັນຊ່ວຍຫຼຸດຜ່ອນການແຊກແຊງແລະການເຫນັງຕີງແຮງດັນໃນວົງຈອນ.

ການປະເມີນແຮງດັນສູງ: ລະດັບແຮງດັນໄຟຟ້າ DC 750V ຕອບສະຫນອງຄວາມຕ້ອງການຂອງວົງຈອນແຮງດັນສູງ.

ຄວາມຫນ້າເຊື່ອຖື: ການທົດສອບຢ່າງເຂັ້ມງວດຮັບປະກັນການປະຕິບັດທີ່ຫມັ້ນຄົງໃນສະພາບແວດລ້ອມທີ່ຮຸນແຮງ.

ການຕິດຕັ້ງງ່າຍ: ການອອກແບບ Bolt-fixed ສໍາລັບການຕິດຕັ້ງທີ່ສະດວກແລະການນໍາໃຊ້.

Westking's 750VDC IGBT Fuse ເປັນທາງເລືອກທີ່ເຫມາະສົມສໍາລັບການປົກປ້ອງໂມດູນ IGBT ແລະວົງຈອນ inverter, ສະເຫນີປະສິດທິພາບທີ່ໂດດເດັ່ນແລະຄວາມຫນ້າເຊື່ອຖືທີ່ໄດ້ຮັບມັນຢ່າງກວ້າງຂວາງໃນຕະຫຼາດ. ເມື່ອໃຊ້ຟິວນີ້, ກະລຸນາປະຕິບັດຕາມຄໍາແນະນໍາການຕິດຕັ້ງທີ່ກ່ຽວຂ້ອງແລະກວດເບິ່ງສະຖານະການເຮັດວຽກຂອງມັນເປັນປົກກະຕິເພື່ອຮັບປະກັນຄວາມປອດໄພຂອງວົງຈອນ.

750VDC WKIGBT-S Fuse Linkຂໍ້ມູນດ້ານວິຊາການ

•ຄ່າແຮງດັນ:	750Vdc
•ປະຈຸບັນຈັດອັນດັບ:	25A...250A
•ປະເພດການນໍາໃຊ້:	aR
•ຄວາມສາມາດທໍາລາຍການຈັດອັນດັບ:	50kA

ມາດຕະຖານ

IEC/EN 60269-4

ສອດຄ່ອງກັບ RoHS

750VDC WKIGBT-S Fuse Linkຄຸນສົມບັດຫຼັກ/ຂໍ້ດີ

ການປິດໄຟໄວ: ຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ຄວາມເສຍຫາຍໄດ້ຢ່າງມີປະສິດທິພາບໂດຍການຕັດກະແສໄຟຟ້າທີ່ຜິດປົກກະຕິ.

Inductance ຕ່ໍາ: ຫຼຸດຜ່ອນການແຊກແຊງຂອງວົງຈອນແລະປັບປຸງຄວາມຫມັ້ນຄົງດ້ວຍຄ່າ inductance ≤15nH.

ການປະເມີນແຮງດັນສູງ: ຕອບສະຫນອງຄວາມຕ້ອງການຂອງວົງຈອນແຮງດັນສູງທີ່ມີລະດັບແຮງດັນໄຟຟ້າ 750V DC.

ຄວາມຫນ້າເຊື່ອຖື: ທົນທານແລະສາມາດປັບຕົວກັບສະພາບແວດລ້ອມທີ່ຮຸນແຮງເນື່ອງຈາກການທົດສອບທີ່ເຄັ່ງຄັດ.

ການຕິດຕັ້ງງ່າຍ: ການອອກແບບສະດວກສະບາຍ bolt ສ້ອມແປງສໍາລັບການຕິດຕັ້ງງ່າຍດາຍແລະການນໍາໃຊ້.

750VDC WKIGBT-S Fuse Linkແອັບພລິເຄຊັນ

ລະບົບຄວບຄຸມອຸດສາຫະກໍາ: ປົກປ້ອງໂມດູນ IGBT ແລະວົງຈອນ inverter ຈາກຄວາມເສຍຫາຍທີ່ເກີດຈາກ overvoltage, overcurrent, ແລະຄວາມຜິດອື່ນໆ.

ການຜະລິດພະລັງງານແສງຕາເວັນ Photovoltaic: ປົກປ້ອງວົງຈອນ inverter photovoltaic ເພື່ອປັບປຸງຄວາມຫນ້າເຊື່ອຖືແລະຄວາມຫມັ້ນຄົງຂອງລະບົບ.

ພະລັງງານລົມ: ປົກປ້ອງວົງຈອນແຮງດັນສູງໃນຊຸດເຄື່ອງກໍາເນີດໄຟຟ້າຂອງກັງຫັນລົມ, ລວມທັງລະບົບການຄວບຄຸມ, ເຄື່ອງແປງ, ແລະມໍເຕີ.

ການຂົນສົ່ງທາງລົດໄຟ: ປົກປ້ອງວົງຈອນແຮງດັນສູງໃນຕົວແປງ traction, ລະບົບຄວບຄຸມເບກ, ແລະອຸປະກອນສັນຍານລົດໄຟ.

ອຸປະກອນເອເລັກໂຕຣນິກພະລັງງານ: ປົກປ້ອງວົງຈອນແຮງດັນສູງໃນອຸປະກອນເຊັ່ນ: ໄດຄວາມຖີ່ຂອງຕົວປ່ຽນແປງ, rectifiers, ແລະ switching power supply.

ອຸປະກອນການສື່ສານ: ປົກປ້ອງວົງຈອນແຮງດັນສູງໃນລະບົບການສື່ສານເຊັ່ນ: ການສື່ສານໃຍແກ້ວນໍາແສງແລະການສື່ສານໄຮ້ສາຍ.

ອຸປະກອນການແພດ: ປົກປ້ອງວົງຈອນແຮງດັນສູງເພື່ອຮັບປະກັນຄວາມຫນ້າເຊື່ອຖືແລະຄວາມປອດໄພຂອງອຸປະກອນທາງການແພດ.

ຍານອາວະກາດ: ປົກປ້ອງວົງຈອນແຮງດັນສູງໃນເຮືອບິນ ແລະດາວທຽມ ເພື່ອປັບປຸງຄວາມໝັ້ນຄົງຂອງລະບົບ ແລະຄວາມໜ້າເຊື່ອຖື.

ການຢັ້ງຢືນ

• is09001 iatf16949

ຕົ້ນກໍາເນີດ

ຈີນ

ຄຸນລັກສະນະທາງໄຟຟ້າ

ອັນດັບປັດຈຸບັນ	I2t(A2s)		ການສູນເສຍພະລັງງານ (w) 1.0 ໃນ	ນໍ້າຫນັກສຸດທິ
ອັນດັບປັດຈຸບັນ	ການລະລາຍ	ການເກັບກູ້	ການສູນເສຍພະລັງງານ (w) 1.0 ໃນ	ນໍ້າຫນັກສຸດທິ
25 ກ	23	140	12.0	224g
32 ກ	46	245	13.0
40A	72	390	14.0
50A	130	690	16.0
63A	245	1350	16.8
80A	450	2340	19.5
100A	790	4100	24.0
125A	1250	6850	28.0
160A	2500	13500	33.0
200A	4300	22500	39.0
250A	7300	38000	46.0
